Подключение QGroundControl по Wi-Fi

Возможны контроль, управление, калибровка и настройка полетного контроллера квадрокоптера с помощью программы QGroundControl по Wi-Fi. Для этого необходимо подключиться к Wi-Fi сети technic-xxxx.

Подключение

По умолчанию на Technic настроена возможность подключения QGroundControl по протоколу TCP.

  1. На первой вкладке QGroundControl нажмите на иконку QGroundControl в верхней левой части
  2. Нажмите application settings.
  3. Выберите меню Comm Links.
  4. Нажмите кнопку Add, чтобы добавить новое подключение.

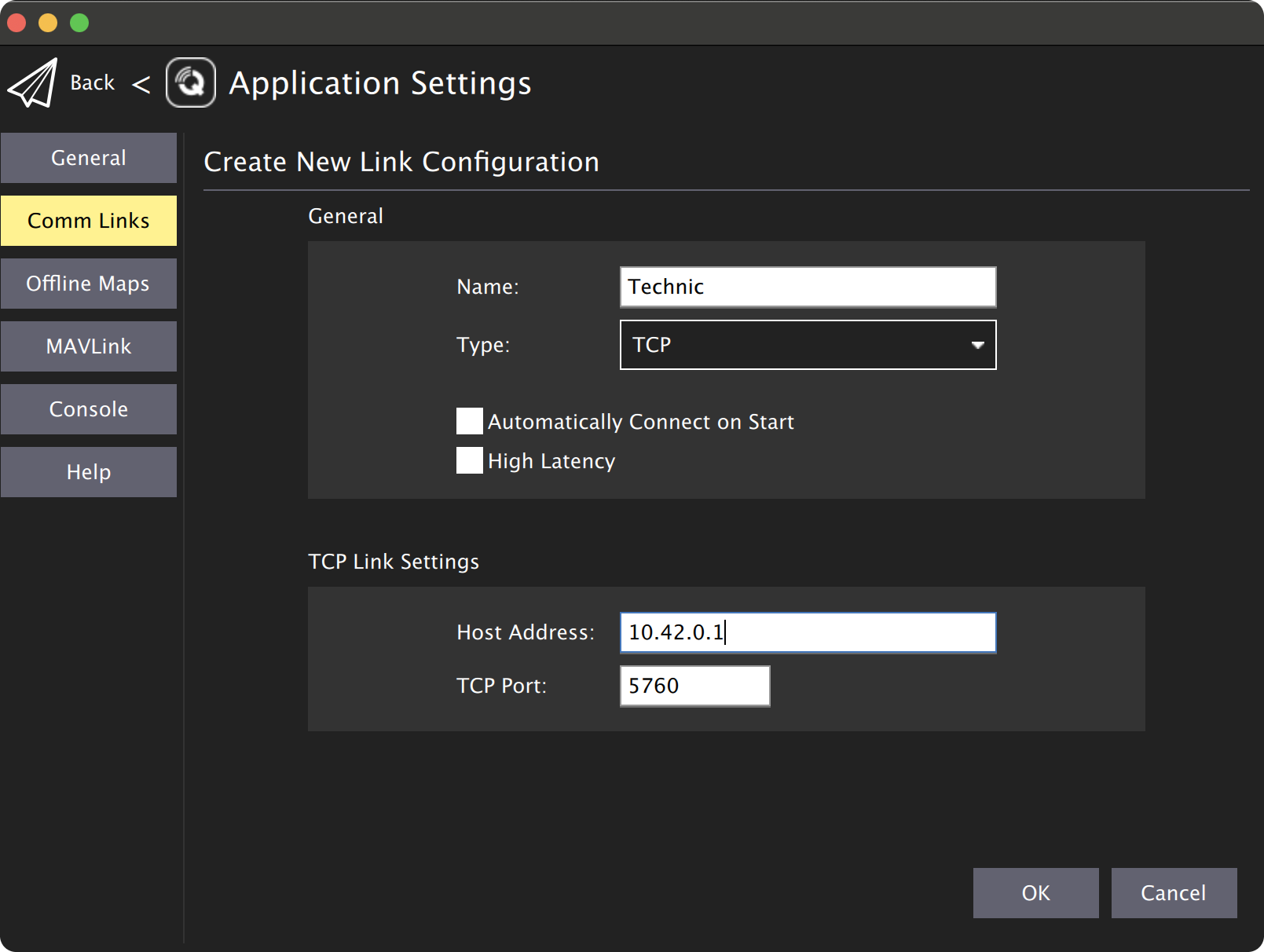

  5. Введите параметры подключения:
    • Name: Technic.
    • Type: TCP.
    • Host Address: 10.42.0.1.
    • TCP Port: 5760.
  6. Нажмите OK для сохранения параметров.
  7. Выберите созданное подключение и нажмите Connect.

UDP

Также возможна настройка подключения по протоколу UDP. Для выбора различных вариантов подключения по UDP необходимо отредактировать параметр gcs_bridge в launch-файле /home/orangepi/technic_ws/src/technic/technic/launch/technic.launch.

После изменения launch-файла необходимо перезагрузить сервис technic:

sudo systemctl restart technic

UDP-бридж с автоматическим подключением

  1. Измените параметр gcs_bridge на udp-b.
  2. При открытии программы QGroundControl соединение должно установиться автоматически.

UDP-бридж без автоматического подключения

  1. Измените параметр gcs_bridge на udp.
  2. В QGroundControl создайте подключение со следующими настройками:
  3. Выберите созданное подключение и нажмите Connect.

UDP broadcast-бридж

Подсказка Особенностью UDP broadcast-бриджа является возможность просмотра телеметрии дрона одновременно с нескольких устройств (например с телефона и компьютера). Также он хорошо подходит для организации сети из устройств при помощи роутера.

  1. Измените параметр gcs_bridge на udp-pb.
  2. При открытии программы QGroundControl соединение должно установиться автоматически.
