Сборка

Этап 1: Сборка базового коптера

Шаг 1. Сборка карбоновой рамы

Используется:

• Центральная пластина верхняя - 1шт;
• Центральная пластина нижняя - 1шт;
• Луч - 4шт;
• Стойка алюминиевая L-35мм - 4шт;
• Винт М3х14 - 4шт;
• Винт М3х18 - 4шт.

Соедините детали, как показано на рисунке 1:

• в центральных отверстиях (отмечены красным) используются винты М3х14 - 4шт;

• во внешних отверстиях (отмечены синим) используются винты М3х18 - 4шт.

Рис. 1

Подсказка Обратите внимание на расположение выреза детали “Луч”, он должен совпадать продолговатыми отверстиями на деталях ”Центральная пластина нижняя” и “Центральная пластина верхняя” как показано на рисунке 2.

Рис. 2

Подсказка Обрати внимание на расположение гаек (выделены синим на рис №) на детали “Центральная пластина нижняя». Они должны быть расположены сверху.

Шаг 2. Установка моторов

Используется:

• Карбоновая рама, собранная на шаге 1;
• Мотор - 4шт;
• Винт М3х8 - 8шт.

Установите моторы на лучи, как показано на рисунке 3:

• на данном этапе моторы крепятся на 2 винта М3х8 в боковые отверстия (полукруглые вырезы с торцевой стороны) на лучах.

Подсказка На этом шаге НЕ НУЖНО крепить моторы на 4 винта. К установке еще 2-х винтов мы вернемся на Шаге 3. Установка маунтов шасси.

Рис. 3

Подсказка Обратите внимание на расположение фазных проводов, моторов. Они должны располагаться с внутренней части (торца) лучей слева и справа, относительно направления дрона. (указано красной стрелкой на рисунке 4).

Рис. 4

Шаг 3. Установка маунтов шасси

Используется:

• Карбоновая рама с установленными моторами, собранная на шаге 2;
• Маунт шасси - 4шт;
• Проставка маунта шасси - 4шт;
• Винт М3х20 - 8шт.

Установите маунты шасси с помощью 8 винтов М3х20, как показано на рисунке 5.

Рис. 5

Если все собрано верно, между проставкой и маунтом образуется зазор, необходимый для дальнейшей фиксации элементов защиты.

Шаг 4. Установка полетного контроллера и Регулятора 4в1 (стека)

Иcпользуется:

• Рама с установленными моторами и маунтами шасси, собранная на шаге 3;
• Полетный контроллер - 1шт;
• Регулятор 4в1 - 1шт;
• Стойка нейлоновая (мама-мама) М3х8мм - 4шт;
• Cтойка нейлоновая (мама-папа) М3х6мм - 4шт;
• Винт М3х5 - 4шт;
• Винт М3х8 - 4шт;
• Демпфер для полетного контроллера - 4шт;
• Кабель ESC 4in1 to FC - 1шт.

Установите регулятор 4в1 и полетный контроллер как показано на рисунке 6: (металлическая пластина-радиатор должна быть расположена сверху):

• установите 4 винта М3х5 в отверстия детали “Центральная пластина верхняя” снизу-вверх и вкрутите их в 4 стойки (мама-папа) М3х6мм;

• установите регулятор 4в1 на стойки (мама-папа) М3х6мм. Силовой кабель должен располагаться сзади, относительно направления дрона (красная стрелка);

• установите 4 стойки (мама-мама) М3х8мм для фиксации регулятора 4в1;

Рис. 6

• установите 4 Демпфера полетного контроллера в отверстия на полетном контроллере;

Рис. 7

• установите Полетный контроллер на стойки (мама-мама) М3х8мм (стрелка направления на полетном контроллере должны совпадать с направлением дрона);

• зафиксируйте полетный контроллер с помощью 4-х винтов М3х8 , вкрутив их в стойки.

Рис. 8

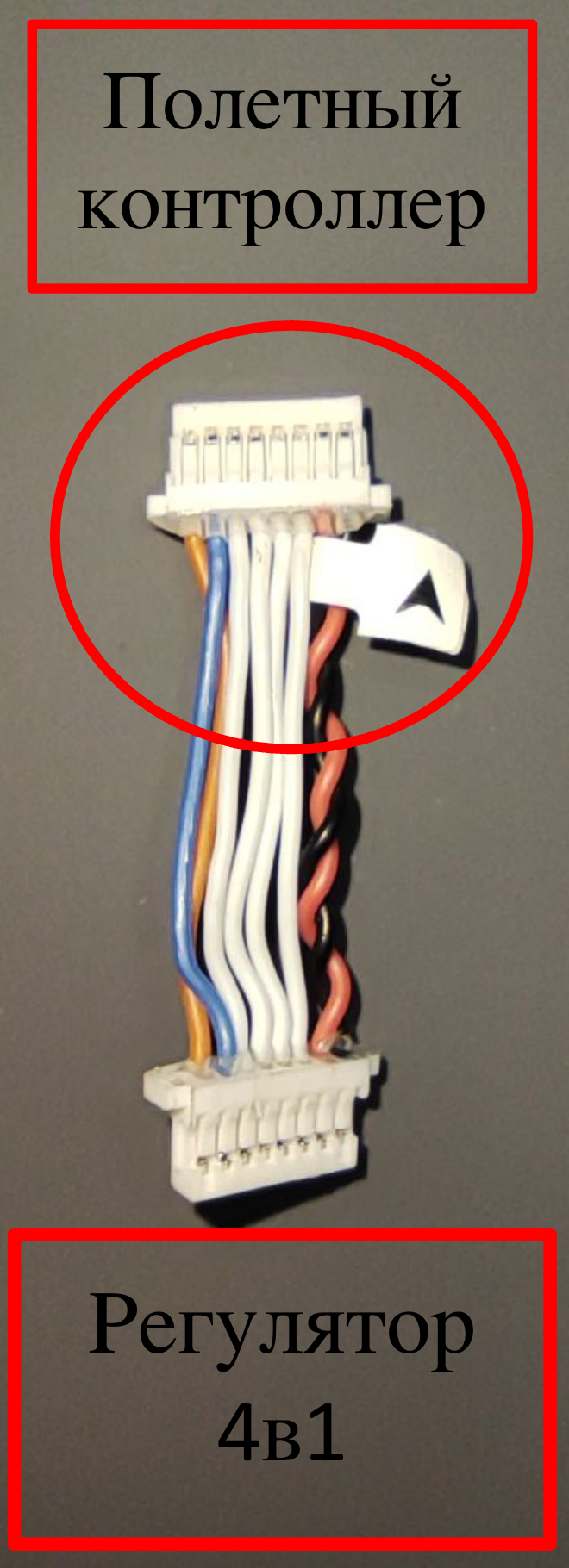

• Соедините Регулятор 4в1 с Полетным контроллером с помощью кабеля «ESC 4in1 to FC» как показано на рисунке 7 (ВАЖНО подключить кабель правильно, не перепутав полярность, для этого на кабеле есть стикер со стрелкой и маркировкой «FC», этой стороной кабель подключается в гнездо полетного контроллера).

Рис. 9

Рис. 9

• Подключите фазные провода моторов к Регулятору 4в1 (коннекторы MR-30) выделить цветом коннекторы.

Рис. 10

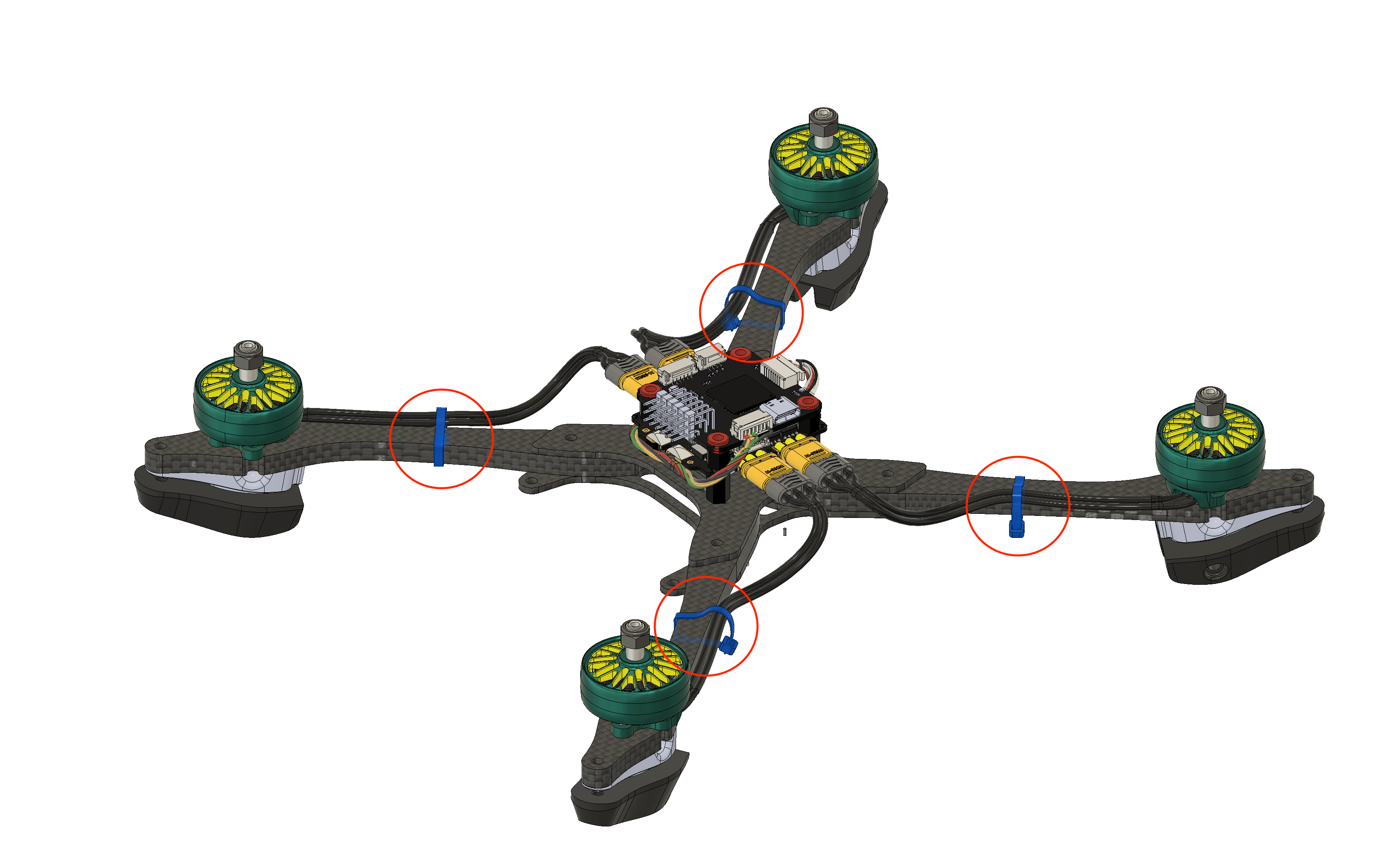

• Зафиксируйте фазные провода на лучах с помощью пластиковых хомутов ( в центре луча) как показано на рисунке.

Рис. 11

Шаг 5. Установка Приемника и Пластины АКБ

Используется:

• Рама с установленными моторами и стеком;
• Приемник - 1 шт;
• Пластина АКБ - 1шт;
• Маунт XT-60 (верх) - 1шт;
• Маунт XT-60 (низ) - 1шт;
• Ремешок для АКБ - 1шт;
• Силиконовая антискользящая наклейка - 1шт;
• Клейкая лента двухсторонняя - 1шт;
• Винт М3х5 - 4шт;
• Винт М3х14 - 2шт.

Установите приемник на деталь “Центральная пластина верхняя” с помощью клейкой двухсторонней ленты как показано на рисунке 12.

Рис. 12

Рис. 13

Подключите приемник в гнездо “TELEM1” на полетном контроллере.

Рис. 14

Приклейте силиконовую антискользящую наклейку на деталь “Пластина АКБ”, как показано на рисунке 14.

Рис. 15

Зафиксируйте коннектор XT-60 кабеля питания на детали “Пластина АКБ” с помощью Маунта XT-60 и 2 Винтов М3х14.

Рис. 16

Проденьте силовые провода в паз на детали “Пластина АКБ”, как показано на рисунке 16.

Рис. 17

Проденьте ремешок для АКБ в пазы на детали “Пластина АКБ”, как показано на рисунке 17.

Рис. 18

Установите деталь “Пластина АКБ” на 4 алюминиевые стойки L35мм и зафиксируйте ее с помощью 4 винтов М3х5. (Стрелка на детали “Пластина АКБ” должна совпадать со стрелкой на полетном контроллере и направлением дрона) как показано на рисунке 18.

Шаг 6. Установка шасси

Используется:

• Ножка (мал) - 4шт;
• Винт М3х14 - 4шт.

Установите детали Ножка (мал) 4шт в пазы как показано на рисунке 19.

Рис. 19

Рис. 20

Установите 4 винта М3х14 в отверстия на деталях “Маунт шасси” для фиксации ножек.

Шаг 7. Установка защиты и пропеллеров

Используется:

• Защита пропеллера - 4шт;
• Перемычка (мал) - 2шт;
• Перемычка (бол) - 2шт;
• Комплект пропеллеров (2CW + 2ССW);
• Гайка М5 - 4шт;
• Винт М3х8 - 8шт (опционально).
• Винт М3х12 - 4шт (опционально).

Установите детали “Защита пропеллера” на лучи, как показано на рисунке 21.

• “Защита пропеллера” вставляется в паз с торца луча с усилием, до щелчка.

Рис. 21

Установите детали «Перемычка (мал)» и «Перемычка (бол)» как показано на рисунке 22.

• Перемычки защелкиваются на деталь «Защита пропеллера» с усилием, до характерного щелчка.

Рис. 22

Рис. 23

Установите пропеллеры на моторы как показано на рисунке 24:

• Передний левый и задний правый моторы вращается по часовой стрелке (CW)

• Передний правый и задний левый моторы вращаются против часовой стрелки (CCW)

Рис. 24

Зафиксируйте пропеллеры на моторах с помощью 4 гаек М5 как показано на рисунке 25.

Рис. 25
